挤压软管泵

作者:豫信致诚机械      发布日期:2020-06-19

浏览:34770次

挤压式软管泵常应用于灌浆输送、压力注浆施工中,所以设备也被人叫做挤压注浆泵、软管输送泵等俗称。结构新颖简单紧凑,简单的最大好处就是稳定性好,即使出现故障也非常容易维修,不至于停工停产,使用方便安全易修,压力大、功效高、用途广。挤压软管泵整机展示

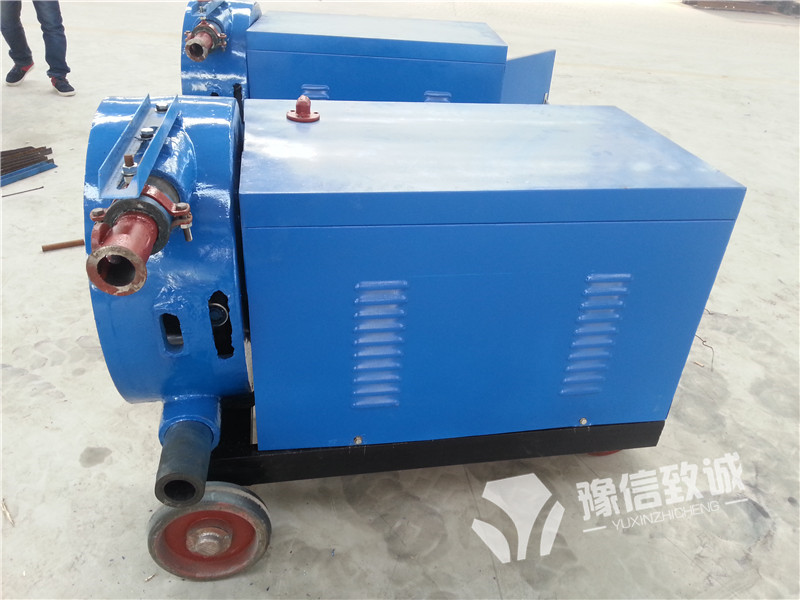

挤压软管泵整机展示

不仅可灌注灰砂浆、水泥浆配上空压机和喷枪,还可以进行喷涂作业。软管挤压注浆泵是矿山井巷、铁路、公路、隧道、水电工程、岩土边坡、地下工程、地铁和市政建设等注浆以及钢铁、化工中的高炉喷补维修和建筑物墙面喷涂的理想设备。

设备还可以应用于多行业的多样化的介质输送,如工业中的废液废水、酸碱度的液体、粘稠度高的液体、含颗粒的液体等,适用性较为广泛。

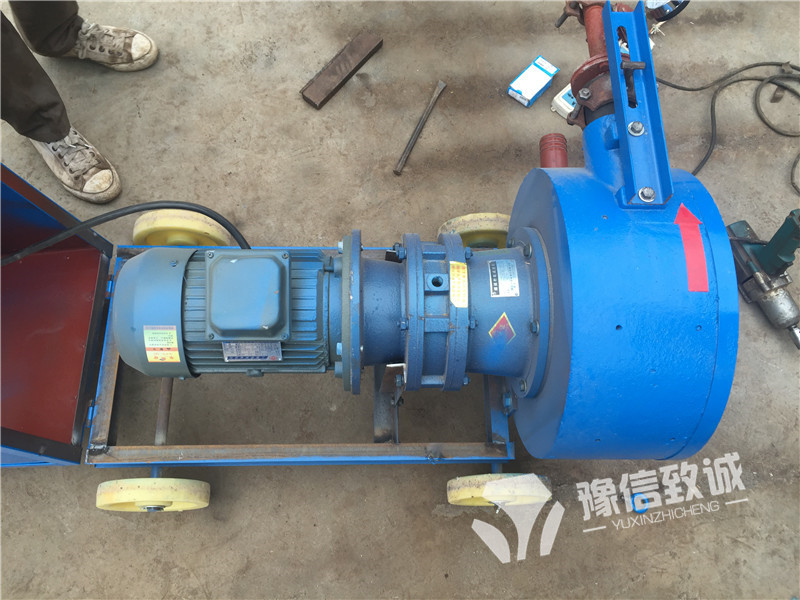

挤压软管泵内部构造展示

挤压软管泵内部构造展示

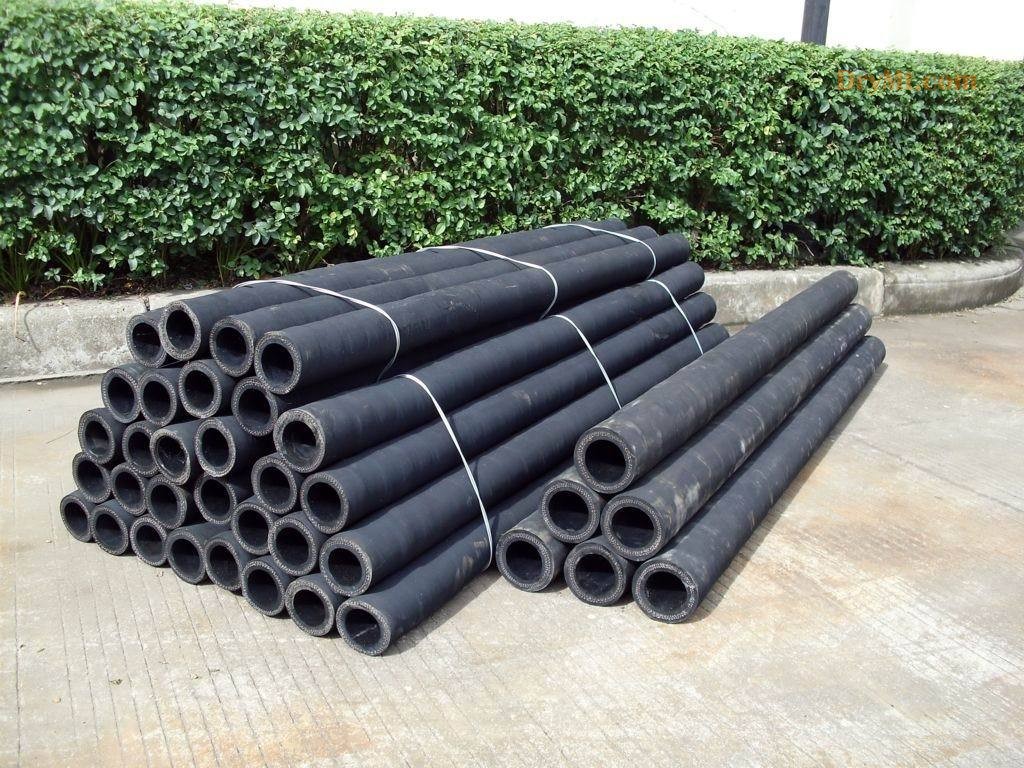

软管展示



挤压软管规格展示

挤压管的寿命是此设备的核心,也是挤压软管泵的唯一易损件。

1、压轮的压力大小影响。

挤压压轮的调整对延长挤压管的使用寿命有很大关系。主要是调整挤压滚轮与橡胶靠背之间的合理间距,这个间距比2倍的加压管壁小2mm左右,机器出厂时,三个挤压滚轮均已调好,但当机器使用一段时间后,由于撞压胶管的磨损拉长,是管径变小而造成挤压泵压力不足时,就必须调整挤压滚轮。具体调整压轮的方法参考产品说明书。

2、输送材质。

砂浆最耗费软管,其他软材质、软颗粒,对挤压软管的寿命影响较小,最起码能够正常使用3个月以上。

工业软管输送泵化工输送

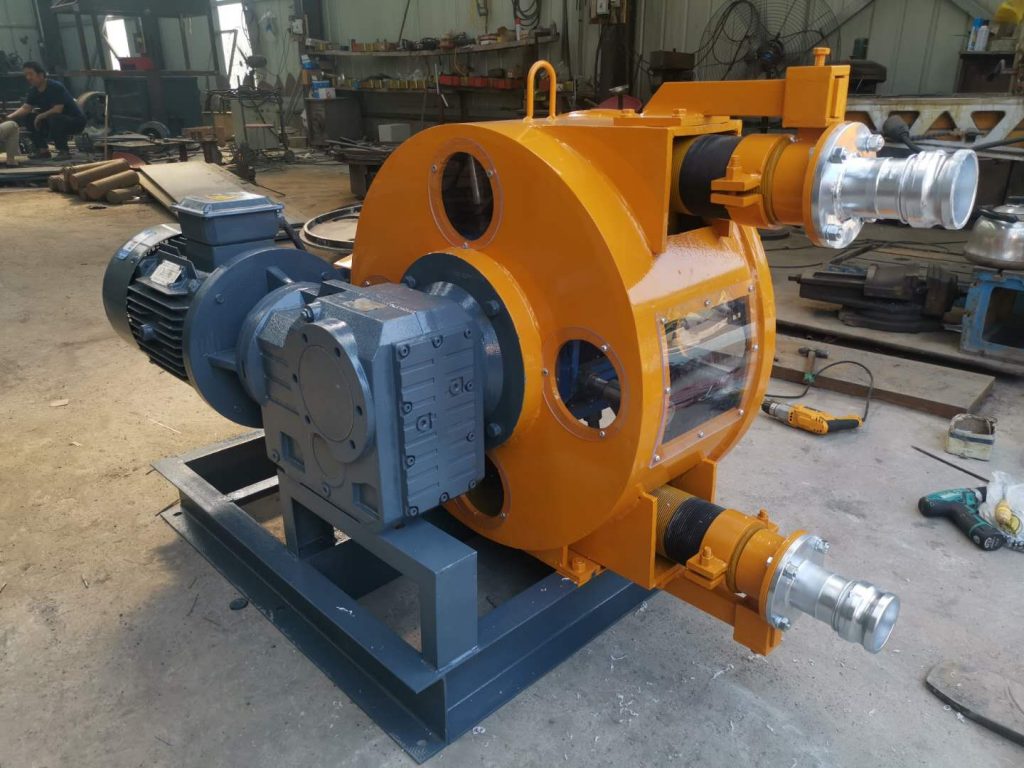

SEW静音减速机软管挤压泵

主要结构及工作原理

该机由变速电机通过摆线针轮减速器直联于挤压泵而置于机架上,外壳内部固定电控箱,由吸浆管连于挤压管吸端。

其工作原理是:由于挤压管呈U字形,管的下端连接吸浆管。经过压力表总成连接输送管,当挤压轮架转动时,挤压滚轮沿输送管排出,当挤压轮过后,挤压管内形成真空,偖浆筒内的浆料受到负压,经吸浆管被吸入挤压管内。这样连续的挤压实现了浆料的吸入与排出。

如果输送管终端安装上专用喷枪,并配以压缩空气(压力0.4~0.6Mpa,气量0.3~0.6 m3/ min),可实现喷涂作业。

7立方软管挤压泵

7立方/小时挤压软管泵

技术参数:

规格型号 JYB-2
排浆量 2m3/h
最高额定压力 3mpa
最大输送距离 水平100m    垂直50m
电压,电机功率 380V,4Kw
挤压管内径 φ38mm
输送管内径 φ32mm
外形尺寸(长高宽) 1000*600*800(mm)
整机重量 230kg

本文出自 豫信致诚 ,原文链接:http://www.rgb50.com/jyrgb-39.html 。如若转载请注明出处。
